REY系列燃油热风炉


2015-07-30 12:13:14   点击:

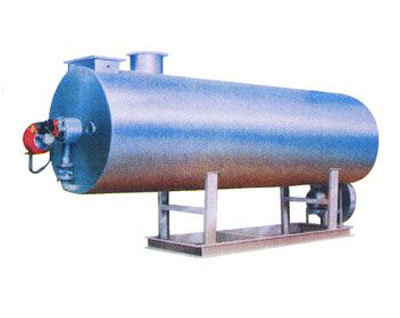

REY系列燃油热风炉

特点:

    燃料通过燃烧器燃烧,产生高温燃气。并借助具有强化换热措施的热风炉将高温燃气的热量传导给被加热的空气,高温燃气经热量散发后温度降低至250摄氏度以下由引风机排放大气。需加热的空气通过选配的鼓风机强送入热风炉、吸热后温度升至额定值从热风出口送出、当热风温度达到额定的上限温度时,燃烧器会自动停止燃烧或自动转为小火燃烧,当热风温度降低到额定的下限温度时,燃烧器又会重新点燃运行或转为大火燃烧,升温的速度可调进风阀来实现。

应用范围:

热风炉在各个工业领域
金属表面涂装
制药工业
粮食加工业
食品工业
木材加工业
纺织印染
化工工业
汽车工业
应用举例
喷塑喷漆后的高温固化
中草药材烘干
粮食干燥淀粉干燥
饼干烘烤、方便面、挂面烘干、传送带式烘干机
木材干燥、纤维板、多合板烘干
印花烘干、热定型、热风拉幅
化工原料干燥
隧道式烘房

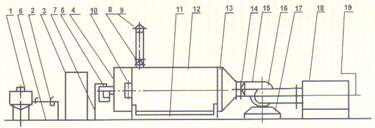

结构介绍:

1、储油槽
2、总阀滤油器
3、控制箱
4、燃烧器
5、燃烧器座
6、油管
7、进油管
8、雨帽
9、烟囱
10、热风出口
11、机座
12、热交换器
13、进风盖
14、软接管

技术参数:
  参数

型号
输出热量(J/h) 输出温度(℃) 耗油量(kg/h)
REY-2.5 1.04×108 60~200 4~5
REY-4 1.67×108 60~200 6~7
REY-8 3.34×108 60~200 11.5~13.5
REY-15 6.27×108 60~250 21.5~25
REY-30 12.5×108 60~250 43~50
REY-40 16.7×108 60~250 57~67
REY-60 25.1×108 60~250 86~100
REY-80 33.4×108 60~350 114~135
REY-160 66.9×108 60~350 228~270
REY-200
83.6×108 60~350 286~334


详细介绍:

注意:

1、输出温度指输入温度在20摄氏度时的温度升值。
2、输出温度高于250摄氏度时,热风炉内壁采用不锈钢等耐高温材料制造,价格另议。
3、油的燃烧值按10000kcal/kg计算。
4、设备布置图来函备索。
5、燃烧器型号系意大利“百得”燃烧机的型号,也可选用同类型规格的其他燃烧机器。
