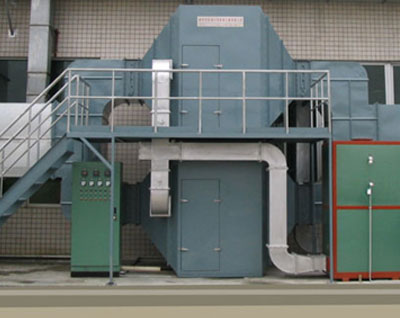

有机气体吸附催化净化装置

特点结构介绍

上分器|上分 不锈钢 软管|保安器材|防身|防身器材|改质剂| 复合风管玻镁复合风管

详细介绍

一、概述：

HXC型系列有机气体吸附·催化净化装置是我公司积累多年来的废气治理经验，研制成功的高效节能、无二次污染的新型系列产品。经几十家用户使用，确认达到国内同类产品的领先水平。

二、用途：

本净化装置主要用于涂装、印刷、机电、家电、制鞋、塑料及各种化工车间里挥发或泄漏出的有害有机废气的净化及臭味的消除，最适用于较低浓度的、不宜采用直接燃烧或催化燃烧和吸附回收处理的有机废气，尤其对大风量的处理场合，均可获得满意的经济效益和社会效益。

三、工作原理：

本装置根据吸附（效率高）和催化燃烧（节能）两个基本原理设计，采用双气路连续工作，一个催化燃烧室，两个吸附床交替使用。先将有机废气用活性炭吸附，当快达到饱和时停止吸附，然后用热气流将有机物从活性炭上脱附下来使活性炭再生；脱附下来的有机物已被浓缩（浓度较原来提高几十倍）并送往催化燃烧室催化燃烧成二氧化碳及水蒸气排出。当有机废气的浓度达到2000PPm以上时，有机废气在催化床可维持自燃，不用外加热。燃烧后的尾气一部分排入大气，大部分被送往吸附床，用于活性炭再生。这样可满足燃烧和吸附所需的热能，达到节能的目的。再生后的可进入下次吸附；在脱附时，净化操作可用另一个吸附床进行，既适合于连续操作，也适合于间断操作。

四、技术性能及特点：

1. 该设备设计原理先进、用材独特，性能稳定，结构简便，安全可靠，节能省力，无二次污染。设备占地面积小，重量轻。吸附床采用抽屉式结构，装填方便，便于更换。
2. 采用新型的活性炭吸附材料—蜂窝状块形活性炭，极适用于大风量下使用。
3. 催化燃烧室采用蜂窝陶瓷状为载体的贵金属催化剂，阻力小，活性高。当有机蒸气浓度达到2000PPm以上时，可维持自燃。
4. 耗电量小，由于床层阻力小，用低压风机就可以工作，不但耗电少而且噪音低。催化燃烧时，需电加热启动。有机物在催化床催化燃烧开始后，其燃烧热可足以维持其反应所需的温度，此时电加热停止，启动电加热时间大约为1小时左右。
5. 吸附有机物废气的活性炭床，用催化燃烧后的废气进行脱附再生，脱附后的气体再送催化燃烧室进行净化，不需外部能量，运行费用低，节能效果显著.

五、性能参数：

型号	HXC-200	HXC-300	HXC-500	HXC-1000	HXC-1500
处理风量(m3/h)	2000	3000	5000	10000	15000
有机废气浓度	＜1000mg/m3
进气温度	≤50℃
净化效率	≥90%
装机功率(Kw)	18	20	36	46	54
安装尺寸(m)	6×4×3	6.5×4×3	7.5×4.5×3	8×5×3.2	8×5×3.5
进口尺寸(mm)	300×300	400×400	450×450	550×550	700×700
管道尺寸(mm)	Φ300	Φ360	Φ400	Φ500	Φ610

　

型号	HXC-2000	HXC-3000	HXC-5000	HXC-8000	HXC-10000
处理风量(m3/h)	20000	30000	50000	80000	100000
有机废气浓度	＜1000mg/m3
进气温度	≤50℃
净化效率	≥90%
装机功率(Kw)	60	80	110	160	240
安装尺寸(m)	10×5×5	12×5×6	15×5×6	20×5×7	25×5×9
进口尺寸(mm)	700×700	900×900	1200×1200	1400×1400	1600×1600
管道尺寸(mm)	Φ700	Φ850	Φ1100	Φ1400	Φ1500
